产品中心您当前的位置:首页 > 产品中心 > > 高压脉冲发生器 > PVX-4141脉冲发生器
基础信息Product information
产品名称:

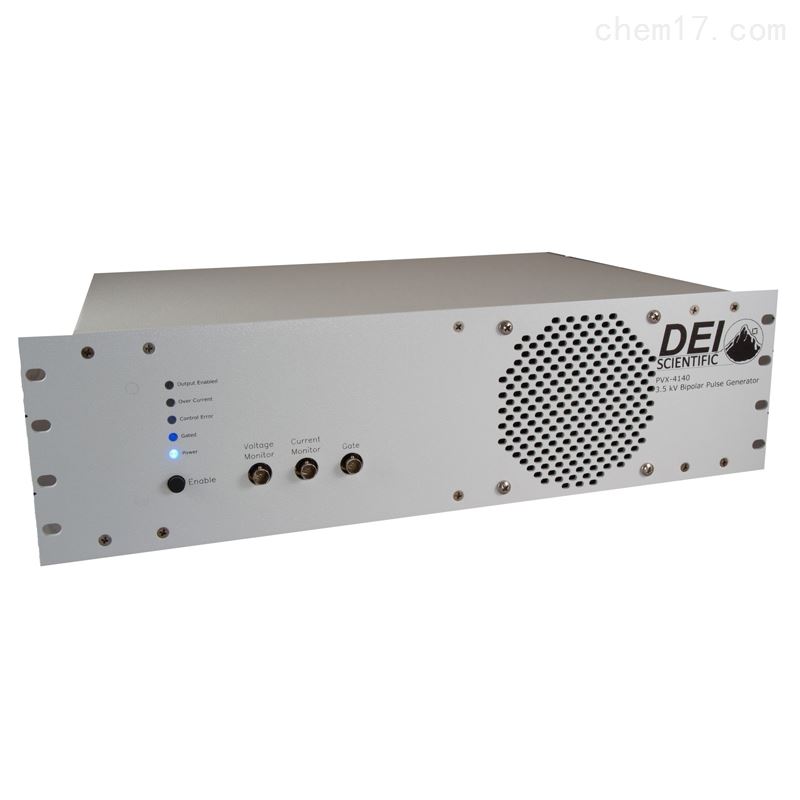

PVX-4141脉冲发生器

产品型号:

厂商性质:经销商

所在地:深圳市

更新时间:2025-07-17

产品简介:

PVX-4141脉冲发生器,PVX-4141纳秒极飞行时间质谱测试脉冲发生器脉冲输出为0至±3500 V,直接耦合、风冷、固态半桥(图腾柱)设计,提供同样快的脉冲上升和下降时间和低功耗

产品特性Product characteristics
品牌其他品牌产地类别进口
电动机功率0kW外形尺寸558.8*558.8*304.8mm
重量8.1646627kg应用领域综合
脉冲输出0至±3500V上升下降时间<25?ns

   PVX-4141脉冲发生器作为一种关键的电子设备,广泛应用于科学研究、工业生产、医疗设备等多个领域。它能够产生精确的脉冲信号,为各种复杂的系统和设备提供必要的激励和控制。然而,传统的脉冲发生器往往存在体积庞大、功耗高、稳定性差等问题,难以满足现代高精度、高效率的应用需求。在这种背景下,PVX-4141脉冲发生器以其性能和创新的设计脱颖而出,成为脉冲信号生成领域的选择。

  PVX-4141脉冲发生器采用了先进的固态半桥设计,结合了快速脉冲性能、高电压输出、低功耗和高稳定性等多重优势。它不仅能够提供快速的脉冲上升和下降时间,还具备广泛的电压输出范围和强大的过流保护功能,确保在各种复杂的应用场景中都能稳定运行。这种高性能的脉冲发生器不仅为科研人员提供了强大的工具,也为工业生产、医疗设备等领域带来了新的解决方案。

      PVX-4141脉冲发生器技术特点、应用场景与价值:


  一、技术特点

  PVX-4141脉冲发生器是一款高性能的固态半桥设计的脉冲发生器,具备多项的技术特点:

  快速脉冲性能:它能够提供快速的脉冲上升和下降时间,均小于25纳秒,确保脉冲信号的高精度和高保真度。

  高电压输出:脉冲输出电压范围可达0至±3500V,满足多种高电压应用需求。

  低功耗与高稳定性:采用风冷设计,功耗低,运行稳定,几乎无过冲、下冲或振铃现象。

  过流保护功能:内置过电流检测和关闭电路,有效保护脉冲发生器免受负载或互连电缆中的电弧和短路造成的潜在损坏。

  集成化设计:所有控制和保护逻辑、支持电源、能量存储和输出网络电路都集成到PVX-4141中,简化了系统连接。



  二、应用场景

  PVX-4141脉冲发生器凭借其性能和多功能性,广泛应用于多个领域:

  科研与实验:在飞行时间质谱仪和加速器中,用于粒子束的静电调制,驱动提取格栅和偏转板,为科学研究提供精确的脉冲信号。

  工业生产:适用于脉冲或门控功率管栅极、袖珍电池和Q开关等工业设备,提升生产效率和产品质量。

  医疗设备:在声学换能器、微通道板、光电倍增管和图像增强器等医疗成像和诊断设备中,提供稳定的脉冲激励。


  三、价值与意义

  PVX-4141脉冲发生器的出现,为高电压脉冲应用领域带来了诸多价值:

  提升实验与生产效率:快速的脉冲上升和下降时间以及高电压输出能力,使得实验和生产过程更加高效,能够快速获得精确的实验数据和高质量的产品。

  保障设备安全与稳定性:过流保护功能和集成化设计,有效减少了设备故障和损坏的风险,提高了系统的稳定性和可靠性,降低了维护成本和停机时间。

  推动技术进步与创新:其高性能和多功能性为相关领域的技术研究和产品开发提供了有力支持,有助于推动科学技术的进步和创新,为未来的发展奠定了坚实基础。

  PVX-4141凭借其技术特点和广泛的应用场景,已成为高电压脉冲应用领域的重要工具。它不仅提高了实验和生产的效率,保障了设备的安全与稳定性,还推动了相关领域的技术进步与创新,为科学研究、工业生产和医疗设备等领域的发展做出了重要贡献。



  PVX-4141脉冲发生器,PVX-4141纳秒极飞行时间质谱测试脉冲发生器

  一种直接耦合、风冷、固态半桥(图腾柱)设计,提供同样快的脉冲上升和下降时间,低功耗,几乎没有过冲、下冲或振铃。它具有过电流检测和关闭电路,以保护脉冲发生器免受因负载或互连电缆中的电弧和短路而造成的潜在损坏。

  具有集成式机架安装、更明亮、更可见的前面板LED和现代外观。

  集成了所有控制和保护逻辑、支持电源、能量存储和输出网络电路。它可以直接连接到负载,不需要串联或并联电阻器、脉冲发生器和负载之间的阻抗匹配网络或额外的能量存储(电容器组)。所有这些都在PVX-4141中进行处理。

  PVX-4141脉冲发生器产品特征:

  0至±3500 V脉冲输出

  <25 ns上升和下降时间,30 kHz脉冲重复频率

  防止电弧、短路和负载瞬变

  电压和电流监视器输出

  产品应用:

  PVX-4141非常适合于在飞行时间质谱仪和加速器中驱动用于粒子束静电调制的提取网格和偏转板。其坚固和通用的设计也使其非常适合脉冲或选通功率管栅极、Pockels电池和Q开关、声学传感器、微通道板、光电倍增管和图像增强器。




Weight

18 lbs

Dimensions

22 × 22 × 12 in

Maximum Voltage (V)

3,500

Pulse Polarity

Bipolar (+/-)

Maximum Frequency (kHz)

30

Minimum Pulse Width (PWm - ns)

60

Risetime (Tr - ns)

25

Falltime (Tf - ns)

25

Pulse Engine (Trigger)

External

Computer Control

N/A

Form Factor

Benchtop, Rackmount
