产品中心您当前的位置:首页 > 产品中心 > > 高压脉冲发生器 > PVM-1001-N-950V纳秒级高压脉冲发生器
基础信息Product information
产品名称:

PVM-1001-N-950V纳秒级高压脉冲发生器

产品型号:

厂商性质:经销商

所在地:深圳市

更新时间:2022-08-05

产品简介:

PVM-1001-N-950V纳秒级高压脉冲发生器可在10纳秒(上升时间)内实现零至-950伏。这种可调脉冲电压源能够提供从55纳秒到10000纳秒的脉冲宽度,标准频率范围高达1 MHz。PVM-1001还可以提供5 MHz的突发信号。该模块设计用于50欧姆电阻负载。

产品特性Product characteristics
品牌其他品牌产地类别进口
电动机功率0kW外形尺寸14 × 14 × 9 inmm
重量4.5 lbskg应用领域综合
输出电压范围0 V至-950 V频率范围≤ 1兆赫

PVM-1001-N-950V纳秒级高压脉冲发生器


产品概述:


PVM-1001可在10纳秒(上升时间)内实现零至-950伏。这种可调脉冲电压源能够提供从55纳秒到10000纳秒的脉冲宽度,标准频率范围高达1 MHz。PVM-1001还可以提供5 MHz的突发信号。该模块设计用于50欧姆电阻负载。



输出脉冲宽度和频率由外部触发源控制。PVM-1001-N需要外部负高压电源。有两种型号,一种用于正输出,另一种用于负输出。

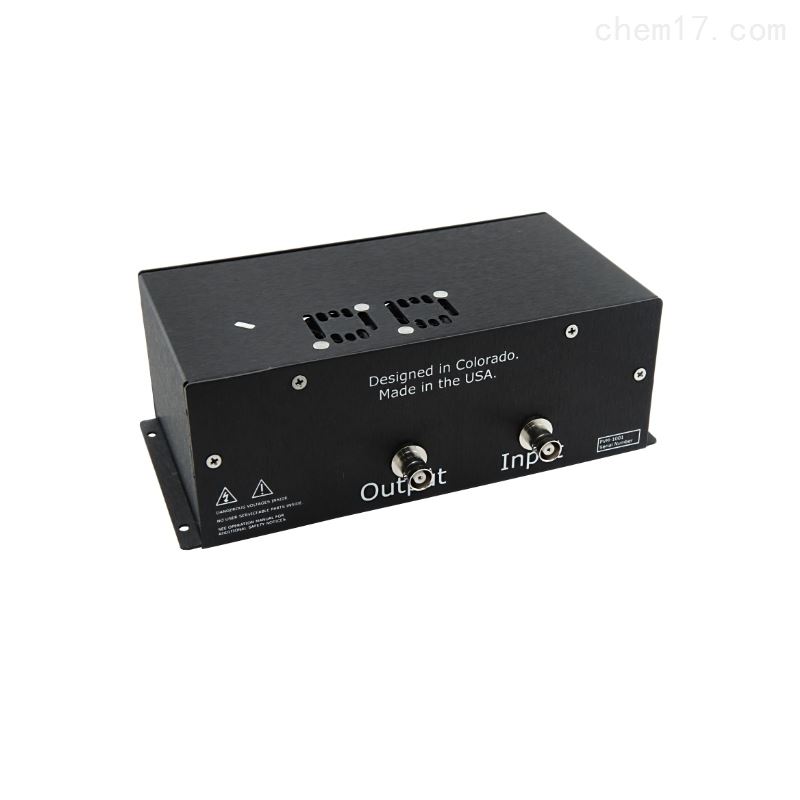

PVM-1001的后面板具有用于高压输入和脉冲高压输出的接头。前面板有一个SMB接头,用于触发仪器。


PVM-1001-N-950V纳秒级高压脉冲发生器


技术规格:

Weight

4.5 lbs

Dimensions

14 × 14 × 9 in

Maximum Voltage (V)

950

Maximum Frequency (kHz)

5,000

Minimum Pulse Width (PWm - ns)

55

Risetime (Tr - ns)

9

Falltime (Tf - ns)

50

Pulse Engine (Trigger)

External

Pulse Polarity

Negative (-)

Computer Control

N/A

Form Factor

Module


产品特征:



输出电压范围0 V至-950 V



频率范围≤ 1兆赫



突发模式≤ 5兆赫



触发脉冲宽度55ns≤ 脉冲宽度≤ 10000纳秒



上升时间≤ 200伏至950伏电压时为8纳秒



提供正极或负极模块



最大输出功率208 W



易于设置和使用



产品应用



典型应用包括仪器校准、组件测试、光束控制、PMT和MCP选通。
